2013/03/29

フォルスカラー表示について




■お問合せ■
フォルスカラー表示にしたとき、右の六角形の什器がくすんだ白に表示されてしまうのはなぜでしょうか


----------
反射率を高くすると色がくすんで表示されます。
ハレーションを起こさせないためのDIALuxの処理だと考えられます。

【実験】
反射率が異なるボックスを並べてフォルスカラーを確認してみる。


反射率
左のボックスから 65% 70% 75% 80% 85% 90%


計算後
右側の反射率が高いボックスの方がくすんで表示された

フォルスカラー表示
反射率70%以上のボックスはフォルスカラーの色がくすんでいる


2013/03/14

選択フィルタの使いかた

DIALuxには選択フィルタという機能があります。

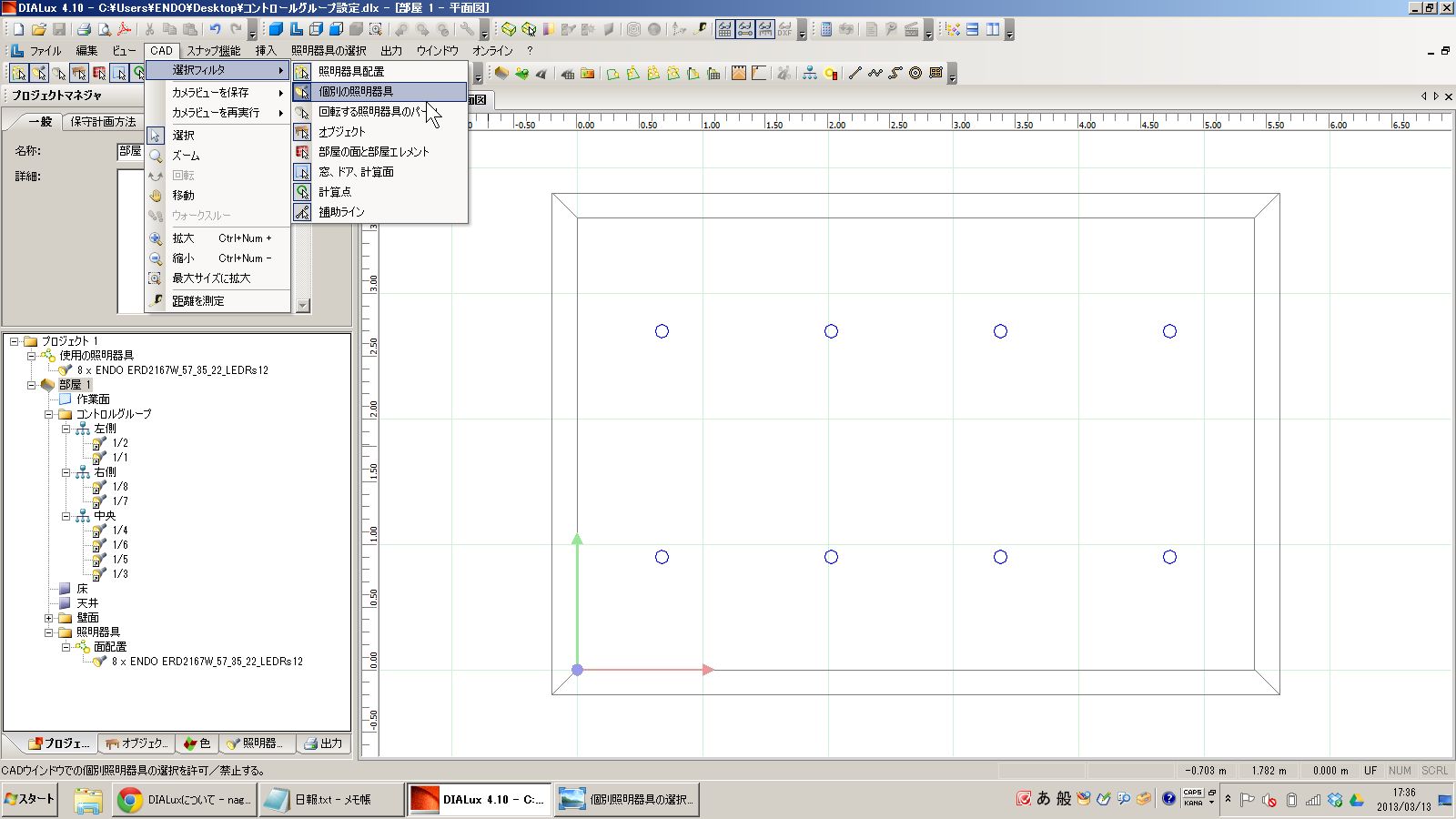

メニューバー → CAD → 選択フィルタ で設定できます。


メニューバー → CAD → 選択フィルタ



A.面配置の中の1灯だけの向きを変えたい。でも面配置を「分割」してバラバラにするのは嫌だ。
B.棚の中の什器照明を選択したいのに、クリックしても棚が選択されてしまいうまくいかない。

こういう時に便利なのが選択フィルタです。
「クリックしたときに何を選択するか」を決める機能で、デフォルトは「照明器具配置」と「オブジェクト」が対象になっています。

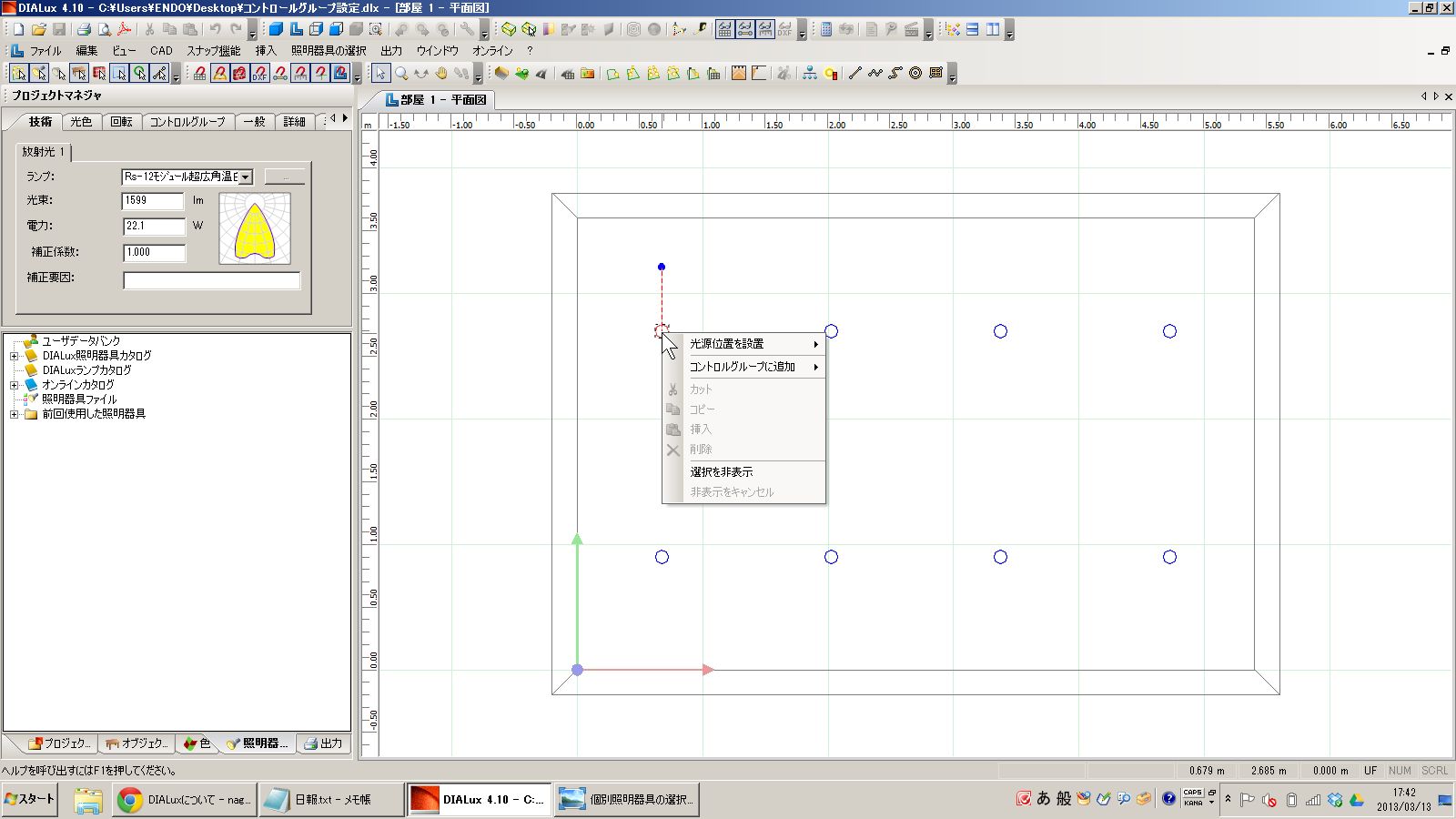

Aのような場合は「照明器具配置」を外して「個別の照明器具」をONにします。
すると面配置の中の1灯だけ選択できるようになります。



Bのような場合は「オブジェクト」を外します。するとオブジェクトをクリックしても選択されなくなります。
照明器具パーツの回転でも使っています。
